深圳市灰度科技有限公司

一、 功能特點
Y1是一款具有多種輔助功能的多功能卡，具體功能如下：
1）使用千兆網口通信；
2）支持千兆網口與同步發送卡T901通信，可級聯在接收卡之前、之間或最后；
3） 1路音頻輸出；
4）板載溫濕度模塊，支持箱體內的溫/濕度監控；
5）支持外接溫/濕度或單溫度模塊；
6）支持8路繼電器開關控制電源；
7）支持定時控制繼電器開關功能，可替代定時器。

二、 級聯方式
1）接在第一張接收卡與發送卡之間，如下圖所示：

三相三線式連接:

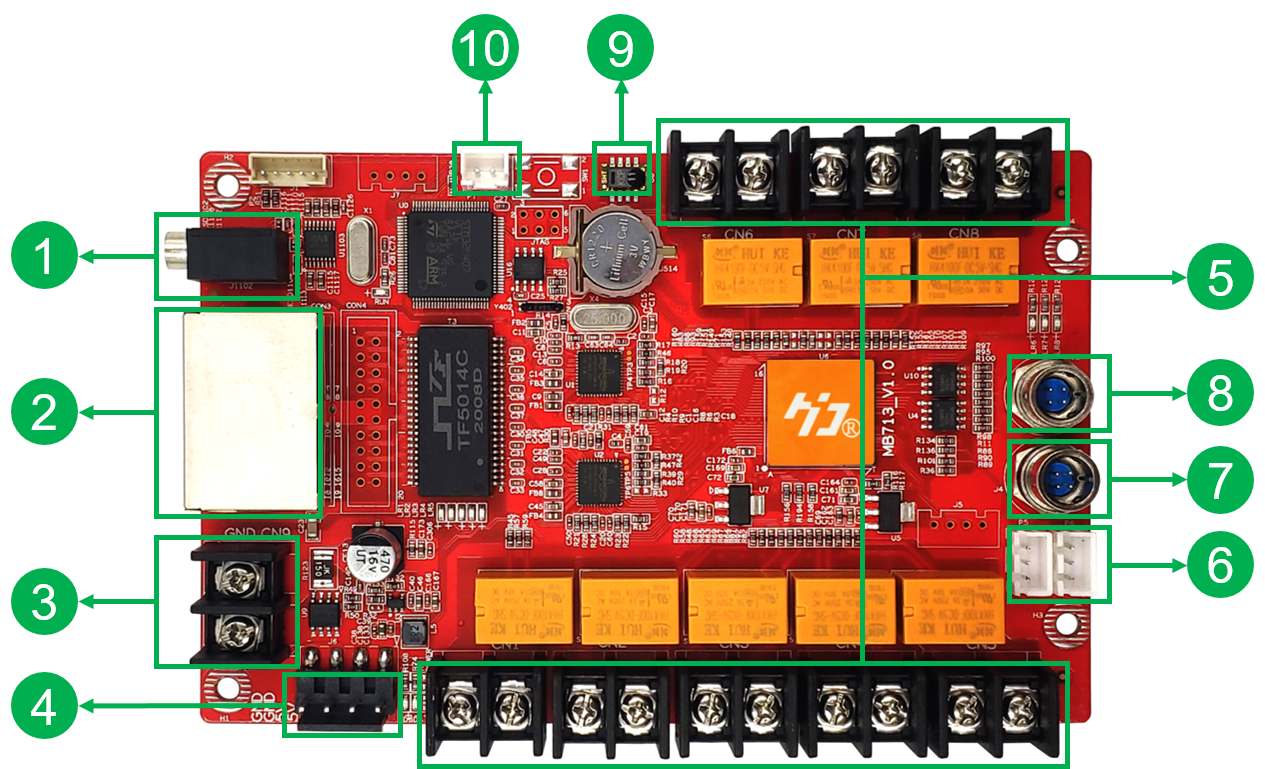

四、 接口說明

1：音頻輸出口；
2：千兆網口，與發送卡、接收卡級聯，兩網口一樣，可互換。
3：5V直流電源接口；
4：5V直流電源接口；
5：觸點通斷端子（初級繼電器），控制接觸器繼電器（二級繼電器）；
6：P5，單溫度（18B20）接口；P6，溫/濕度（AM2301）接口；
7：亮度傳感器接口；
8：預留端口，暫無功能；
9：板載溫/濕度模塊；
10：預留端口，暫無功能。

五、軟件設置
打開軟件HDSet,點擊“功能”→“ 多功能卡”，即可做相關設置。

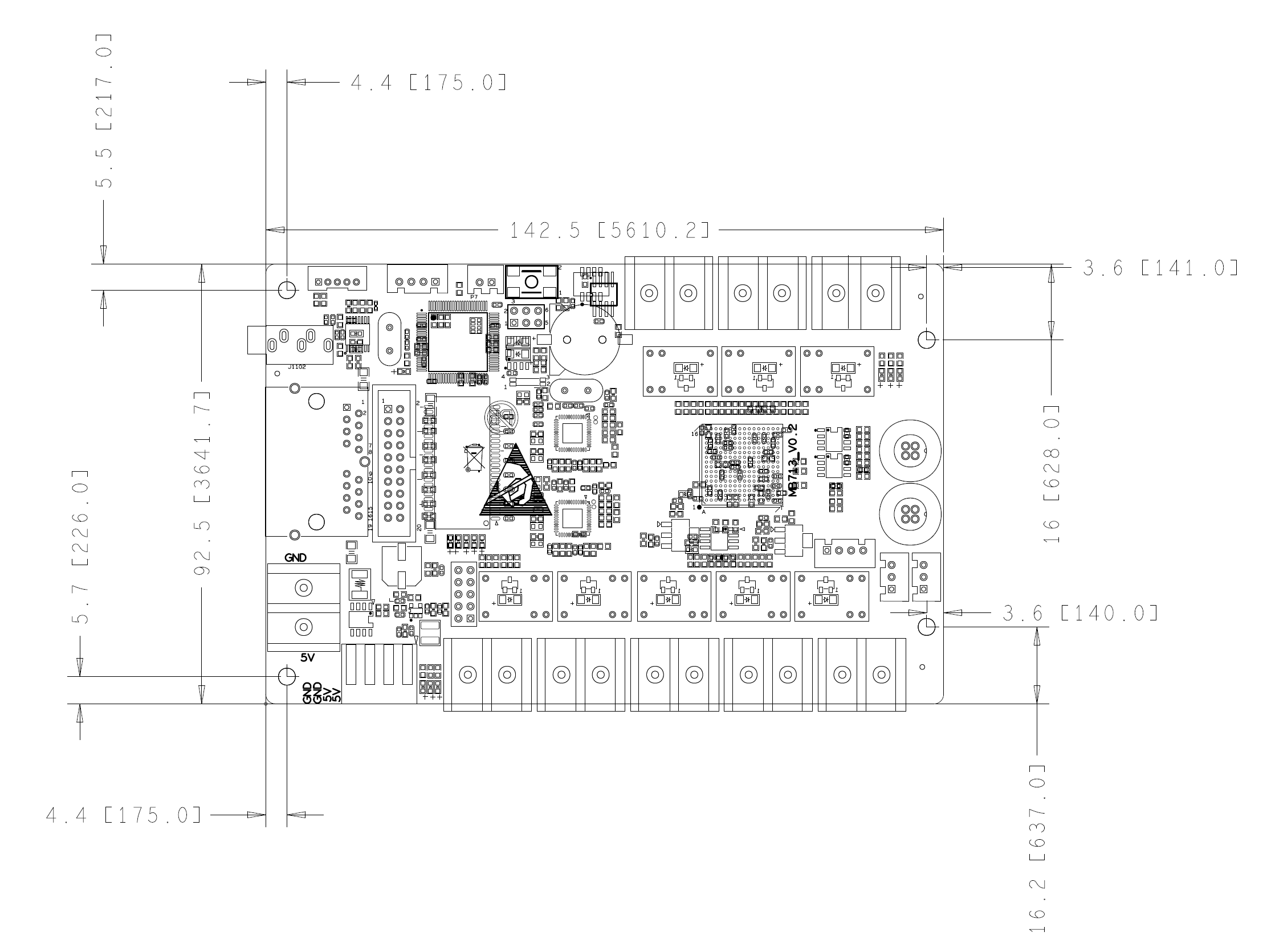

六、 尺寸圖

七、基本參數

	最小值	典型值	最大值
額定電壓（V）	4.2	5.0	5.5
存儲溫度（℃）	-40	25	105
工作環境溫度（℃）	-40	25	80
工作環境濕度（%）	0.0	30	95
電源管理控制電壓	/	/	AC：250V
電源管理控制電流	/	/	3A
產品凈重
產品認證

注意事項
1）為確保系統的長期穩定運行，請盡量使用標準的5V電源電壓供電。

	最小值	典型值	最大
額定電壓（V）	4.2	5.0	5.5
存儲溫度（℃）	-40	25	105
工作環境溫度（℃）	-40	25	80
工作環境濕度（%）	0.0	30	95
電源管理控制電壓	/	/	AC:250V
電源管理控制電流	/	/	3A

相關下載

HD-Y1多功能卡規格書

軟件

固件
